Doll 348/6 Fertigmontage

So - nach mehr als 6 Monaten und 100 Arbeitsstunden ist es soweit - die Doll Dampfmaschine kann wieder komplettiert werden.

Was habe ich gemacht:

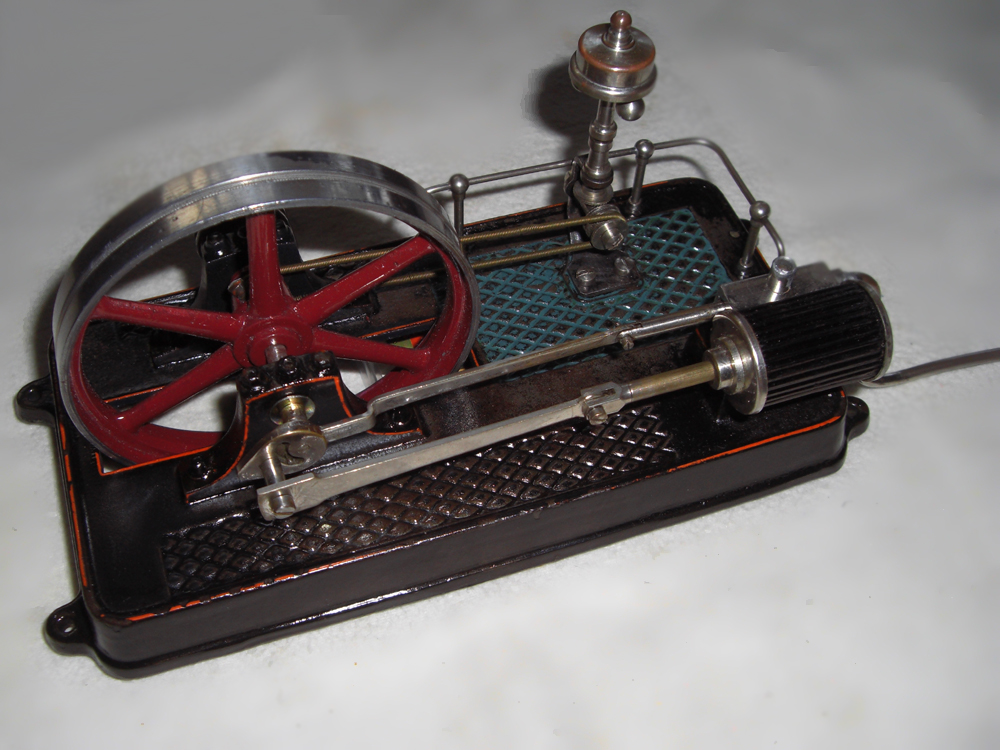

Antriebsaggregat: (zur Detailseite)

  • das Antriebsaggregat wurde komplett zerlegt, gereinigt, alle vernickelten Teile wurden poliert
  • das Schwungrad wurde vom alten Lack befreit und neu lackiert
  • der Aggregatsockel wurde nach der Reinigung mit Hochtemperaturlack beschichtet und dann eingebrannt
  • die Zylinderverkleidung wurde schwarz lackiert
  • zum Schluss alles wieder montiert.

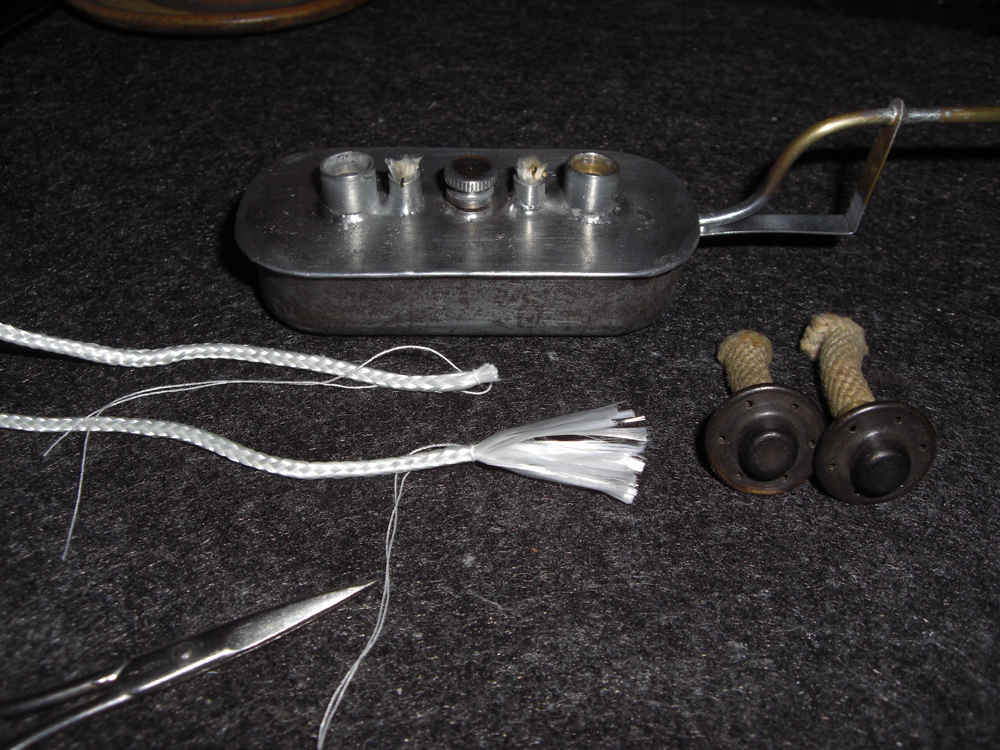

Spiritus-Vergaser-Brenner: (zur Detailseite)

  • ein neues Abdeckblech aus Weißblech für die noch vorhandene Schale gebaut
  • zwei Dochtaufnahmerörchen für 3mm Initial-Lunten aus Kupferrohr hergestellt
  • zwei Aufnahmerohre für die Vergaserköpfe aus 10mm Messingrohr gebaut
  • einen Lötring M6 +  Verschlußschraube besorgt
  • ein 3mm Messingrohr + Versteifungsblech aus Messing als Griff und Druckausgleich gebaut
  • das Abdeckblech auf die Schale gebördelt, alles verlötet, dann galvanisch verzinkt und die Dochte montiert

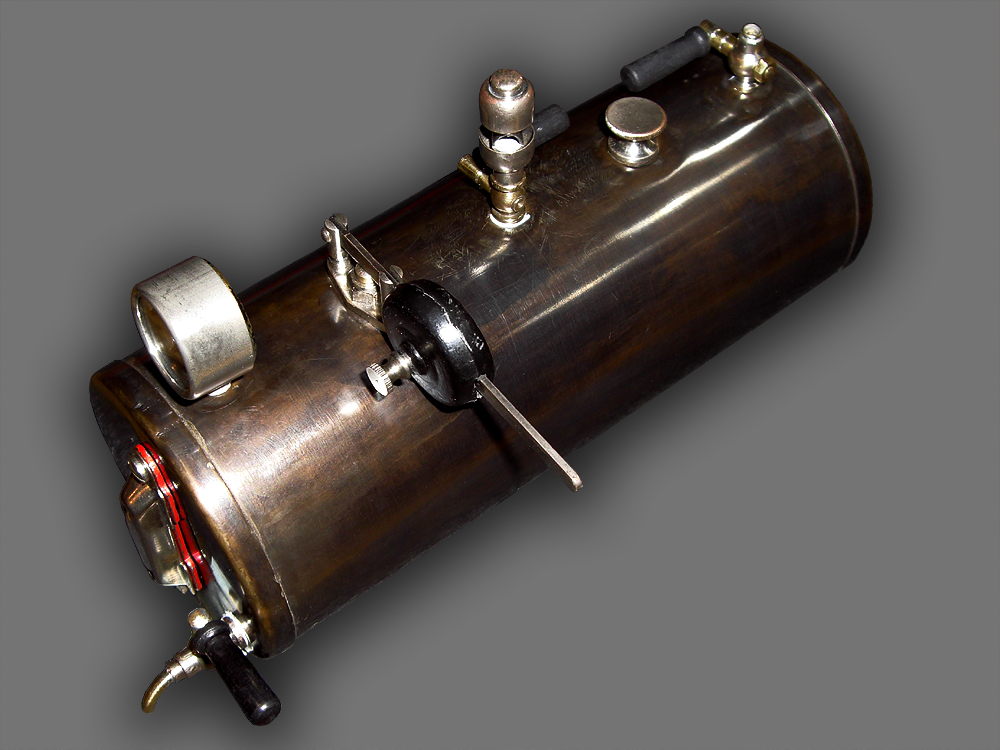

Kessel & Armaturen: (zur Detailseite)

  • alle Teile vom Kessel demontiert und gereinigt
  • Kesselboden ausgelötet, fehlende Gewindemuttern für Dampfpfeife und Schauglas gebaut und alles wieder verlötet
  • den Kessel mit Stahlwolle poliert und zum Schluss mit Schwarzbeize kalt-brüniert
  • dann die Armaturen wie Ablasshahn, Dampfabsperrhahn, und Sicherheitsventil in den Originalzustand versetzt
  • Holzgriffe für die Armaturen gedrechselt
  • die Fehlteile wie Schauglas + Abdeckung, Manometer und Gewicht für`s Sicherheitsventil neu besorgt
  • Alle vernickelten Teile Poliert, eingedichtet, und montiert
  • Kessl auf Dichtheit abgedrückt

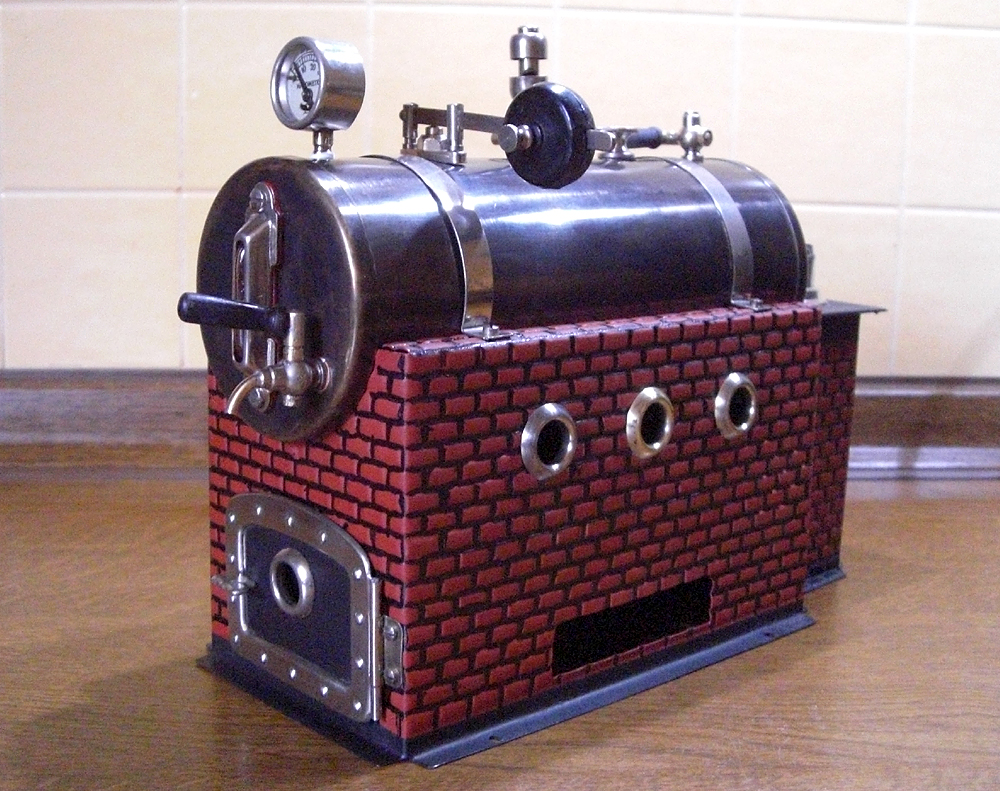

Kesselhaus (Rechaud) und Kamin (Schornstein): (zur Detailseite)

  • Kesselhaus und Schornstein von alter Farbe und Ruß befreit
  • den angeklebten vernickelten Kamisockel und die die vernickelten runden Lufthutzen demontiert
  • das Kesselhaus innen schwarz und außen rot mit Hochtemperaturlack lackiert
  • den Schornsteinkopf rekostruiert und aufgelötet, dann alles rot lackiert und schwarz abgesetzt
  • die Backsteinprägung per Hand liniert, die Farbe eingebrannt und nachpoliert
  • den vernickelten Kaminsockel wieder in das Kesselhaus eingelötet und die vernickelten Lufthutzen im Rechaud vernietet
  • Die Kesselhaustür poliert, außen maskiert, mit schwarzer Farbe lackiert + eingebrannt und wieder montiert
  • zum Schluss den Kessel mit den Kesselbändern auf dem Rechaud befestigt und von Innen mit den Laschen verlötet

Doll 348/6 GrundplatteModellgrundplatte: (zur Detailseite)

  • die Grundplatte mittels Abbeizer von alter Farbe befreit
  • dann oben und unten mit athrazitfarbenem Hochtemperaturlack lackiert und eingebrannt
  • danach mit grüner Farbe lackiert und mit einem Brenner die Marmorierung aufgebracht
  • nun den Innenteil und die Seitenteile des Fußes mit Maskierfilm abgeklebt und hellgrün lackiert

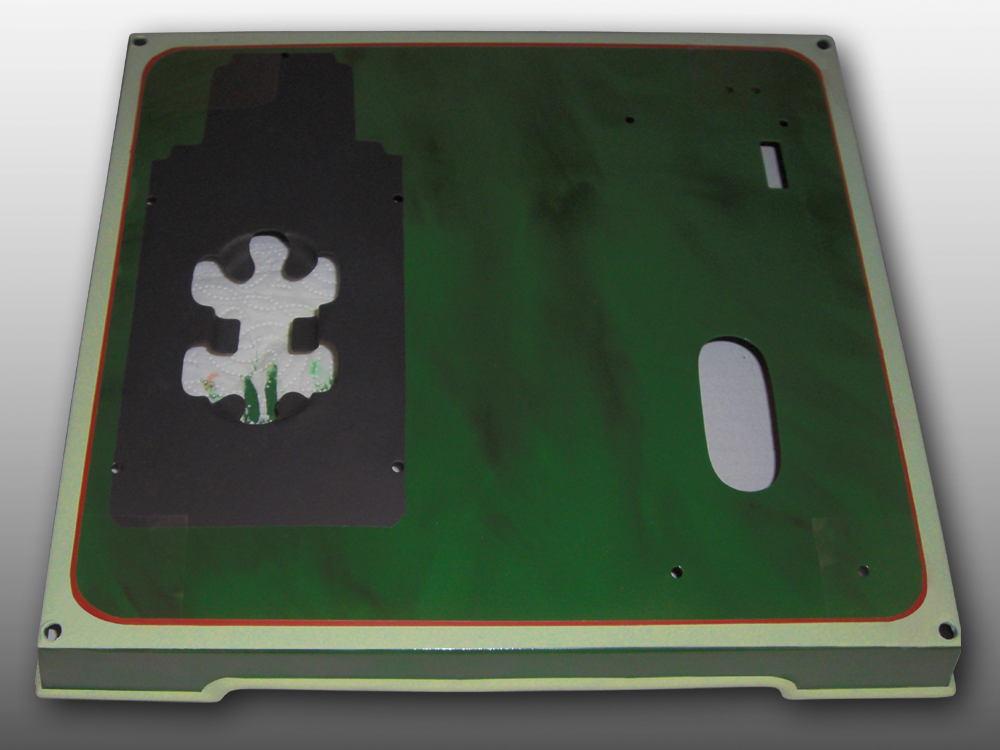

  • dann die Maskierung für die roten Streifen aufgeklebt und rot lackiert
  • zum Schluss alles mit transparentem Hochtemperaturlack lackiert und eingebrannt

Fertigmontage:

  • zuerst das Antriebsaggregat auf der Grundplatte befestig
  • die Abblaseleitung (Abdampfrohr) in den Steuerschieberkasten geschraubt und auf der Platte befestigt
  • dann das Kesselhaus inkl. Kessel auf der Platte montiert
  • die Dampfleitung vom Dampfabsperrhahn zum Steuerschieberkasten wieder eingelötet
  • zum Schluss alles auf Dichtheit abgedrückt und Probelauf vorerst mit Pressluft und Spiritusbrenner eingeschoben

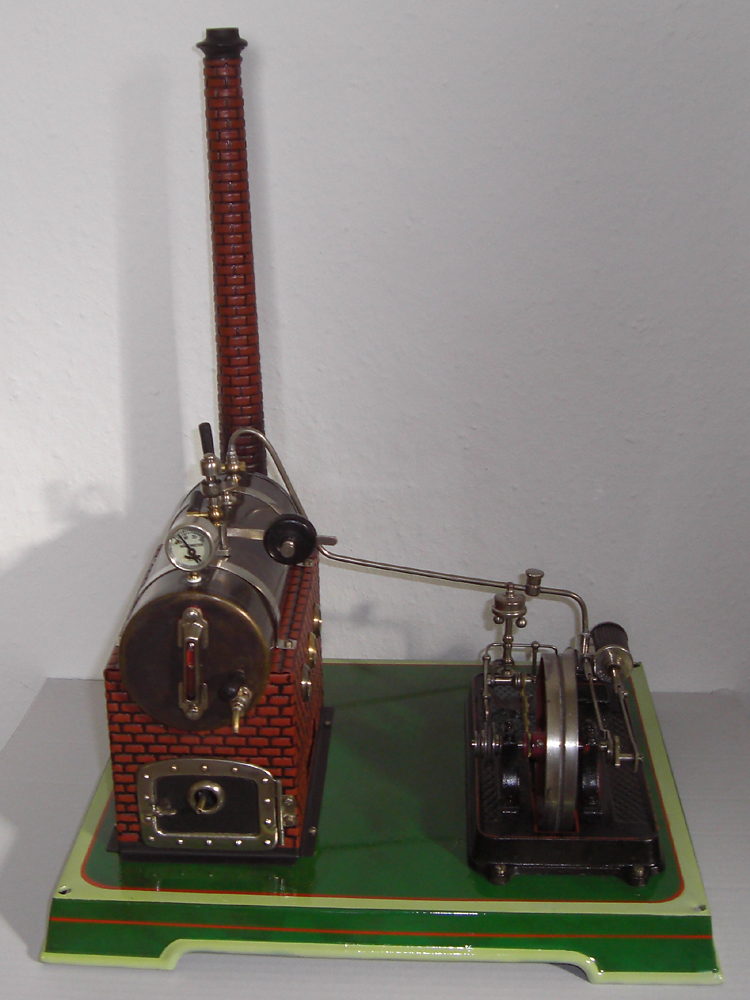

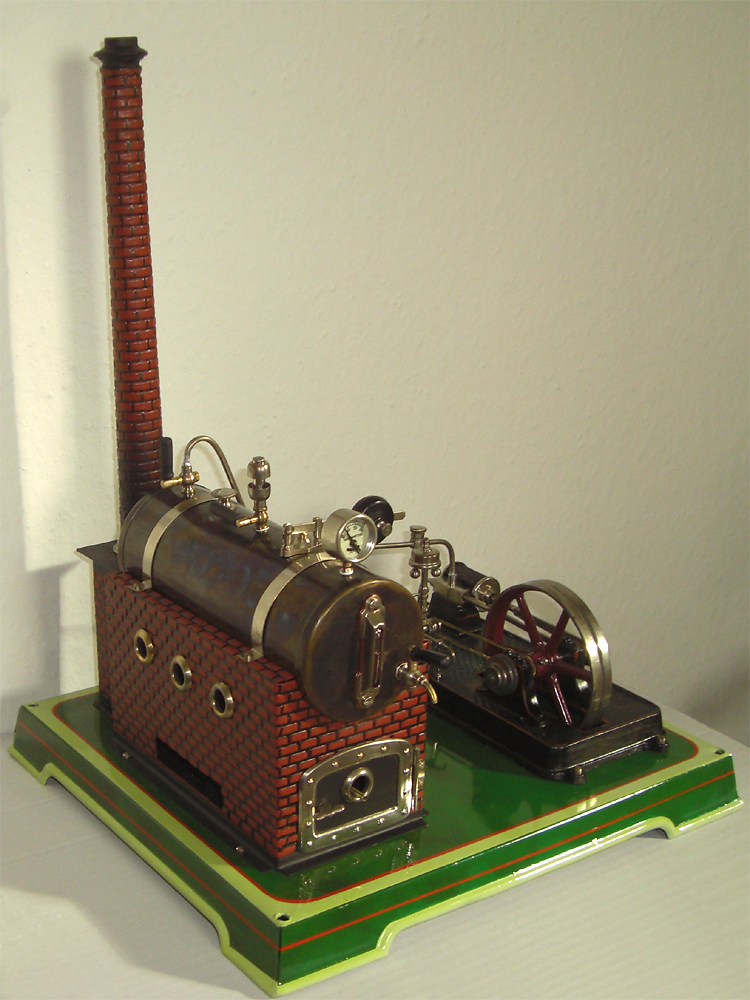

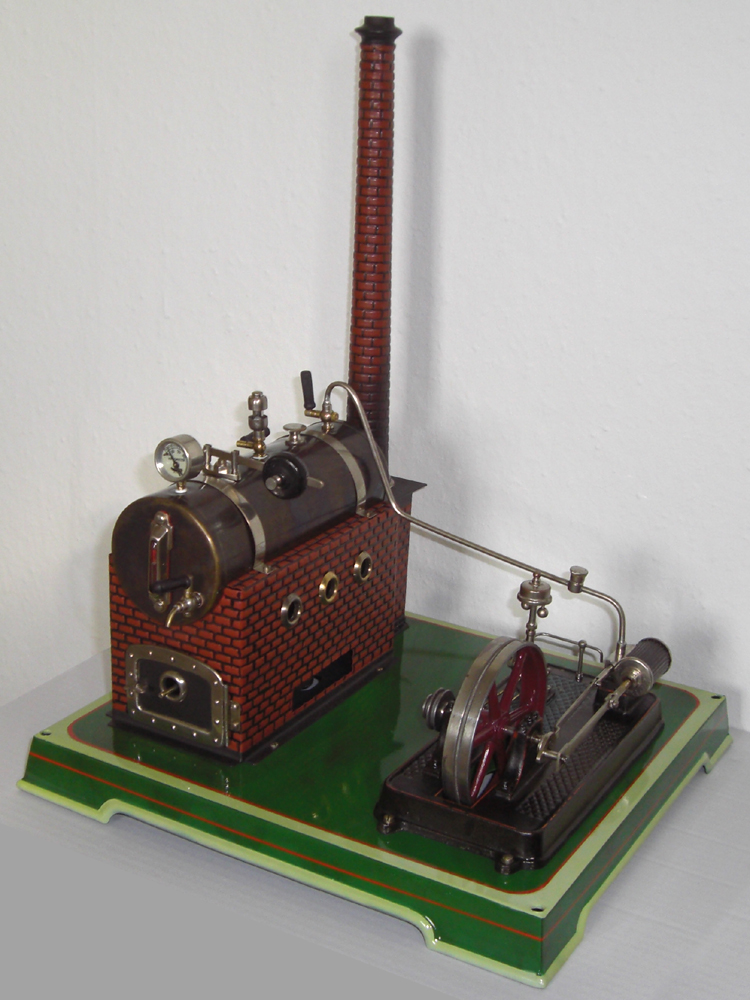

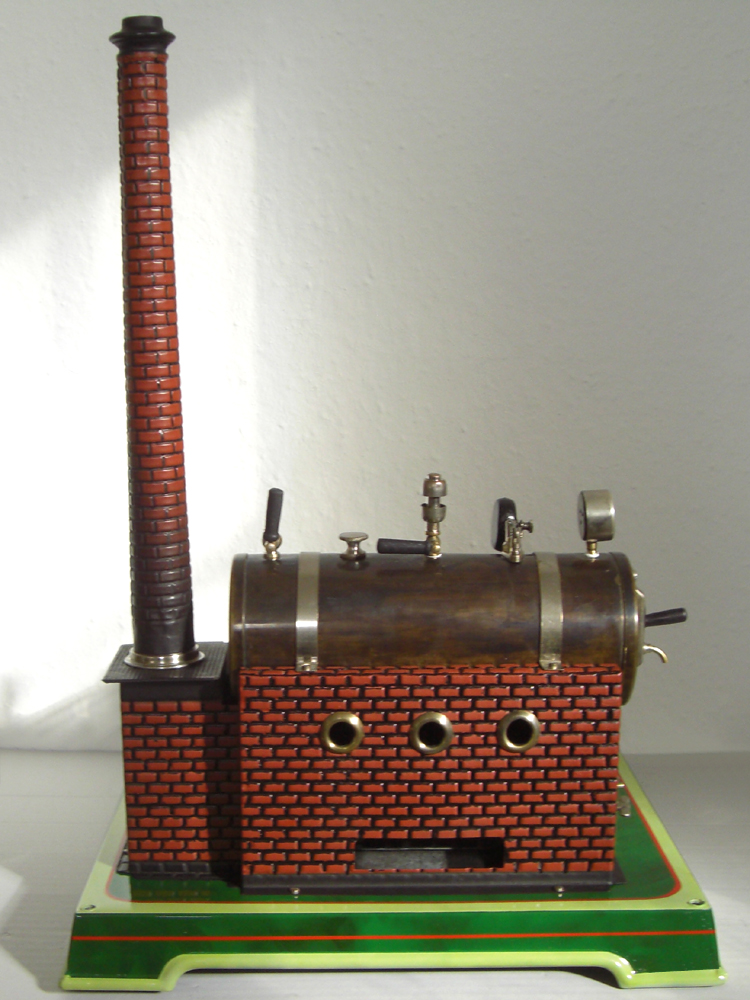

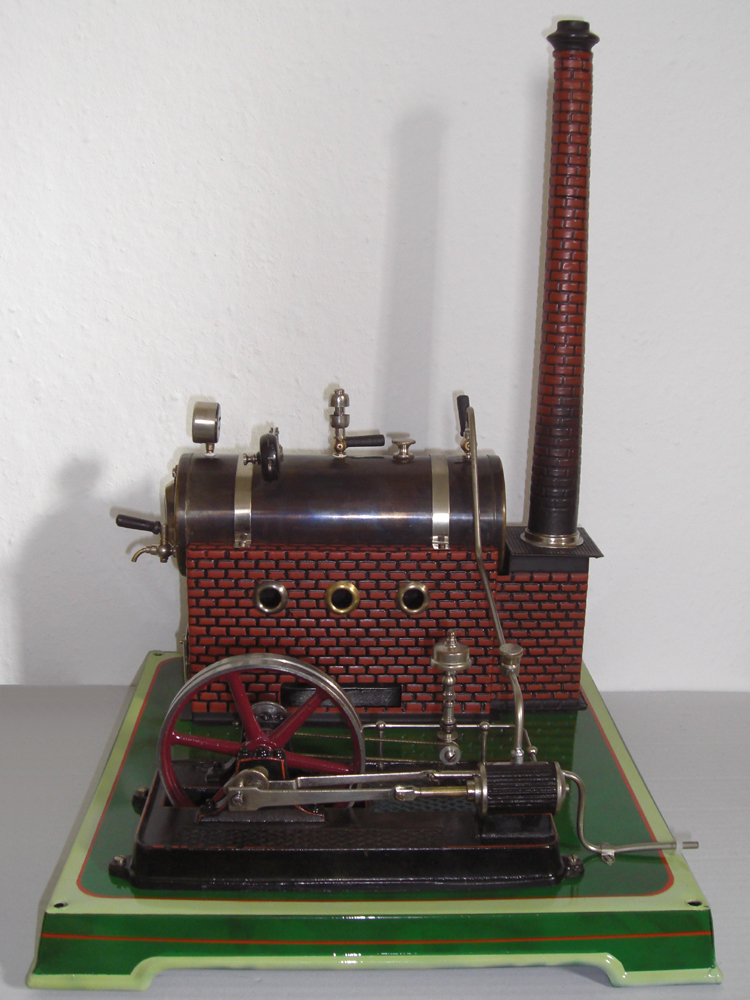

Nachfolgend seht Ihr die Bilder vom fertiggestellten Modell.



Technische Details und Daten:

  • Ausstattung:
    Liegende Dampfmaschine mit feststehendem Zylinder, vor- und rückwärts laufend, Messingkessel stahlblau gebeizt mit Dampfstrahlöler, Wasserstandsanzeiger, Manometer, Gewichts-Sicherheitsventil, Dampfabsperrhahn, Domdampfpfeife, Wasserablaßhahn, Stahlblechrechaud mit Backsteinpressung und fein vernickelter Feuerungstüre, Aggregatsockel fein lackierte schwere Gußausführung mit Regulator. Die ganze Anlage ist auf feinst lackierter, geprägter Eisenblechgrundplatte montiert.
  • Maße:
    Gesamthöhe mit Kamin  40,5 cm, Fundament L x B 32.5cm x 28.5cm, Kesseldurchmesser 70 mm, Kessellänge182 mm, Schwungraddurchmesser 95 mm, Zylindermanteldurchmesser 22 mm, Zylinderrohrdurchmesser10 mm

Größenvergleich (Bigbrother):

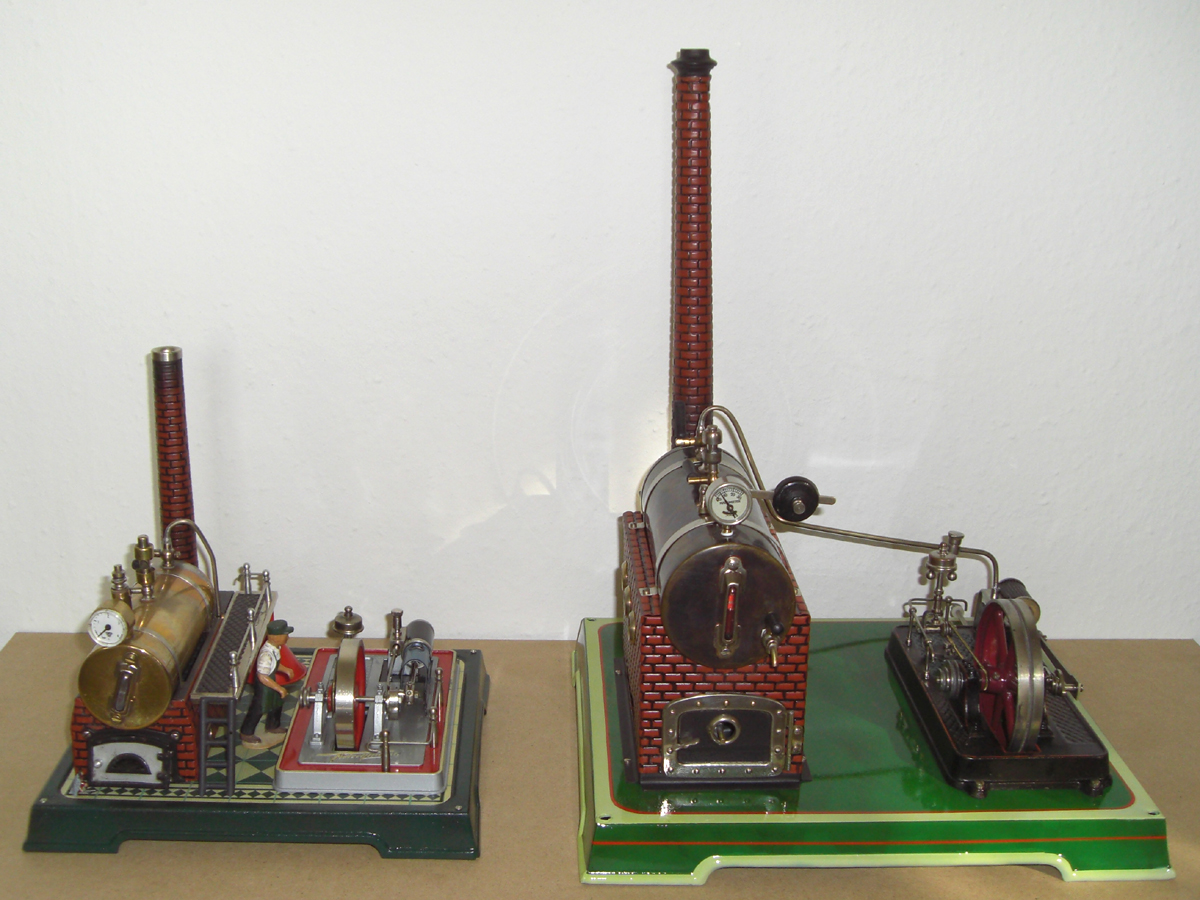

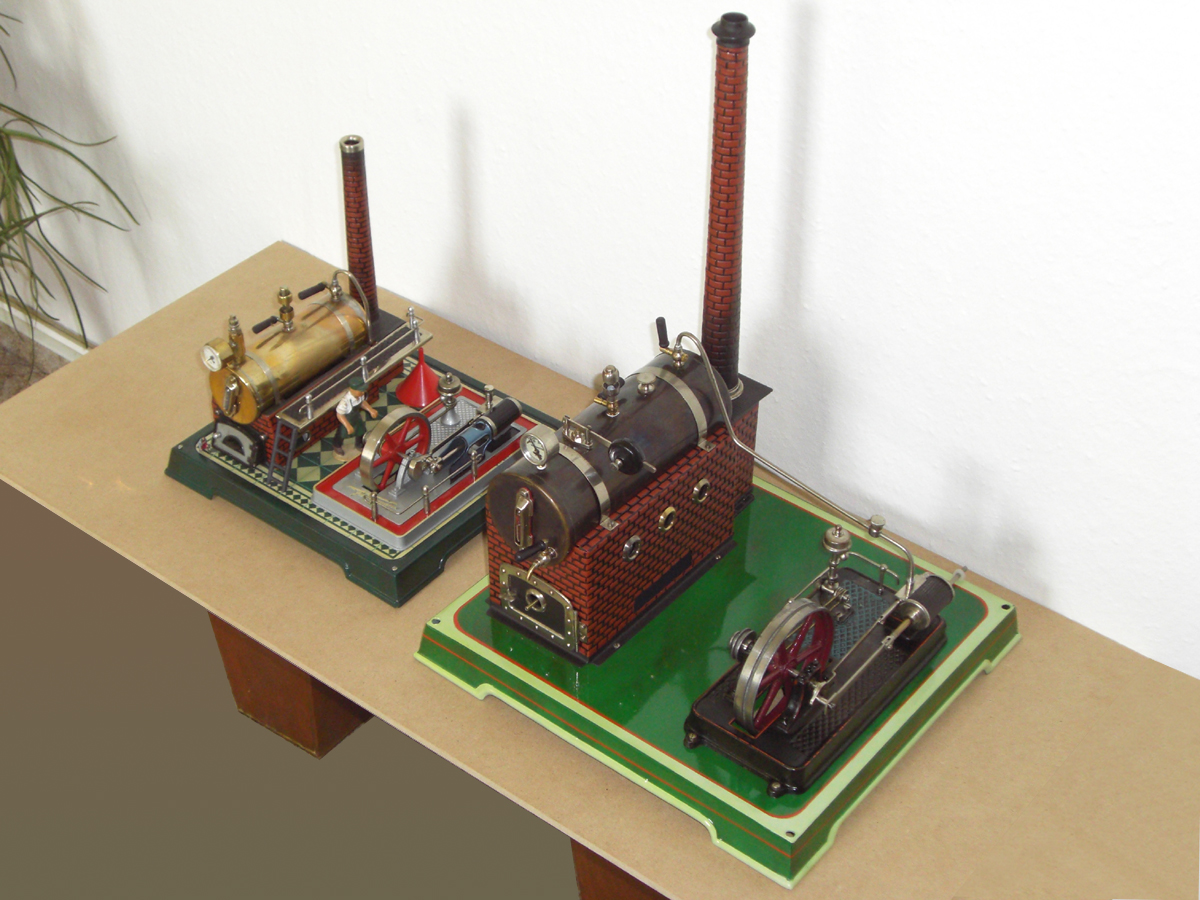

Auf den unteren Bildern seht Ihr den Größenvergleich einer Fleischmann 125/2 im Verhältnis zur Doll 348/6 -Dampfmaschine.
Hier kann man gut erkennen, dass die Länge des Aggregatsockels der Doll schon fast die Breite der gesamten Fleischmann-Dampfmaschine einnimmt. Auch die Domdampfpfeife der Doll sitzt schon fast auf der Höhe des Schornsteinkopfes der kleineren Fleischmann.

Vergleich einer Doll- mit einer Fleischmann-Dampfmaschine Vergleich einer Doll- mit einer Fleischmann-Dampfmaschine





Video folgt:
